Hvordan velge riktig brudd- og oljefeltslange for høytrykksoperasjoner?

Velge passende Brudd og oljefeltslange er en virksomhetskritisk oppgave for boreingeniører, innkjøpsledere og feltoperasjonsveiledere. Disse slangene transporterer slitende proppemidler, høytrykksvæsker og etsende kjemikalier under ekstreme forhold. En svikt i slangeenheten kan føre til kostbar nedetid, sikkerhetsfarer og miljøbrudd. Denne veiledningen et teknisk rammeverk for å gi slangekonstruksjon, ytelsesstandarder og applikasjonsspesifikke krav.

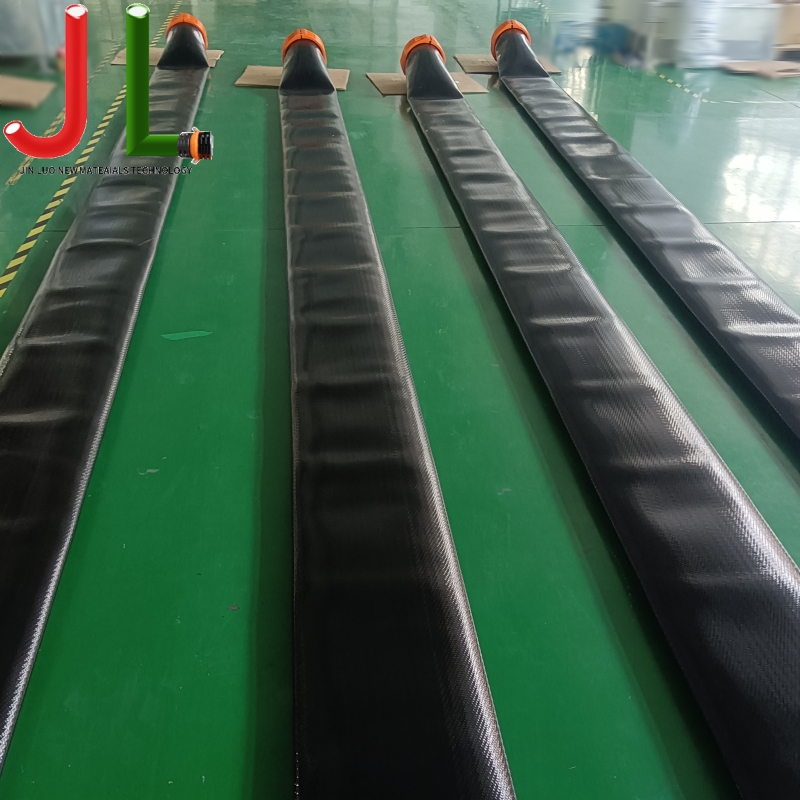

1. Forstå slangekonstruksjonslag og materialvitenskap

Ytelsen til evt Brudd og oljefeltslange avhenger av dens flerlagskonstruksjon. En typisk høytrykkslange består av tre primære lag: røret, armeringen og dekselet. Hvert lag har en egen funksjon, og materialvalget påvirker direkte holdbarhet under sykliske og slipende medier.

Ved evaluering høytrykksbruddslange for hydraulisk frakturering , vær nøye med rørblandingen. Nitrilgummi (NBR) gir utmerket oljebestandighet, men har begrenset slitasjetoleranse. Hydrogenert nitril (HNBR) gir overlegen motstand mot både petroleumsbaserte væsker og høye temperaturer, noe som gjør det til det siste valget for langvarige fraktureringsoperasjoner der væsketemperaturer overstiger 200 °F.

1.1 Sammenligning av forsterkningsslag

Forsterkningsslaget bestemmer slangens sprengtrykk og impulslevetid. Spiralrådforsterkning gir den høyeste sprengstyrken og fleksibiliteten for slanger med stor diameter som brukes i fraktureringsflåter. Forsterkning av flettet wire gir god fleksibilitet for mindre linjer, men kan bli utmattet raskere under konstant trykksykling. Tabellen nedenfor skisserer de tekniske forskjellene.

2. Slitasjemotstand og ytelse av dekkmateriale

Ved hydrauliske fraktureringsoperasjoner blir slanger ofte dratt over steinete overflater, stålplattformer og skarpe kanter. Dekselmaterialet fungerer som den første forsvarslinjen mot mekanisk skade. For slitesterk oljefeltslange for skifergass , et syntetisk gummideksel med høy rivestyrke (minimum 150 kN/m) er avgjørende.

Produsenter bruker ofte SBR (styren-butadiengummi) eller CR (kloroprengummi) for standardapplikasjoner. For ekstreme slitasjemiljøer tilbyr polyuretan-dekkede slanger tre til fem ganger så lang levetid sammenlignet med gummideksler. Feltdata oppnås ved polyuretandeksler reduserer utskiftningsfrekvensen med ca. 40 % i høyfriksjonsapplikasjoner, for eksempel fraktureringsmanifoldforbindelser.

3. Trykkvurderinger og sikkerhetsfaktorer

Å forstå trykkklassifiseringer er grunnleggende for sikker systemdesign. Hver Brudd og oljefeltslange må ha et tydelig markert arbeidstrykk, som typisk er 25 % til 33 % av minimum sprengningstrykk. Denne sikkerhetsfaktoren 4:1 eller 3:1 står for trykktopper, mekanisk skade og materialforringelse over tid.

For bruk med høytrykksbrudd er et 15 000 psi arbeidstrykk vanlig, med sprengningstrykk som overstiger 60 000 psi. Ingeniører bør også vurdere impulssyklusvurderingen, som mulig hvor mange trykksykluser slanger tåler før utmattingssvikt. En kvalitetsbruddslange skal tåle minimum 200 000 impulssykluser ved maksimalt arbeidstrykk i henhold til ISO 6803-testprotokoller.

4. Kjemisk kompatibilitet og væskeresistens

Hydrauliske fraktureringsvæsker inneholder en kompleks blanding av vann, proppemidler, friksjonsreduserende midler, biocider og avleiringshemmere. Rørmaterialet må motstå kjemisk nedbrytning for å forhindre svelling, gjeting eller ekstraksjon av forbindelser i væskestrømmen. Kjemikaliebestandig bruddslange for surgjøringsoperasjoner krever spesialiserte rørforbindelser.

For surgjøringsbehandlinger som involverer salt- eller flussyre, gir fluorkarbon (FKM) rørmaterialer den høyeste motstanden. For standard fraktureringsvæsker tilbyr HNBR en balansert kombinasjon av kjemisk motstand og temperaturstabilitet. Nedenfor er et sammendrag av hensyn til kjemisk kompatibilitet.

• HNBR (hydrogenert nitril): Egnet for diesel, mineraloljer og de fleste fraktureringsvæsker; temperaturområde -40°F til 275°F.
• FKM (fluorkarbon): Utmerket for surgjøring og aromatiske hydrokarboner; temperaturområde -20°F til 400°F; høyere kostnad.
• NBR (Nitril): BH for petroleumsbaserte væsker, men begrenset kompatibilitet med høytemperatur fraktureringsvæsker.
• UPE (polyetylen med ultrahøy molekylvekt): Overlegen slitestyrke og kjemikaliebestandighet for spesialiserte bruksområder.

5. Sluttforbindelser og monteringsintegritet

Slangeenheten er bare så sterk som endeforbindelsene. For Brudd og oljefeltslange forsamlinger med hammerslag , krympe og koblingsvalg er teknologi. Hammerunioner (som Fig. 100, Fig. 1502 eller Fig. 206) er industristandarden for høytrykksbruddforbindelser på grunn av deres hurtigkoblingsevne og pålitelig tetning under ekstremt trykk.

Når du spesifiserer sammenstillinger, kontrollerer du krympeprosessen prosesser API 7K- eller ISO 6803-standardene. Underkrympede forbindelser kan blåse av under trykk, mens overkrymping kan skade forsterkningsslaget og skape et skjult bruddpunkt. Tredjepartstesting bekrefter at riktig krympede sammenstillinger fungerer 100 % av slangens nominelle arbeidstrykk og sprengningstrykk.

5.1 Viktige monteringsspesifikasjoner

• Crimp retensjon: Minimum 90 % av slangens sprengningstrykk må oppnås ved koblingsgrensesnittet.
• Koblingsmateriale: Karbonstål med sink- eller epoksybelegg for korrosjonsbestandighet i utendørs oljefeltmiljøer.
• Sporbarhet: Hver sammenstilling bør sammen et serienummer med krympedataposter for kvalitetssikring og feilanalyse.

6. Bransjestandarder og sertifiseringskrav

Overholdelse av anerkjente industristandarder er ikke omsettelig for oljefeltoperasjoner. API 7K er den primære standarden for boring og brønnvedlikehold av slanger, som dekker design, produksjon og testing. API 7K-sertifisert brudd- og oljefeltslange sikrer at produktet har gjennomgått strenge sprengnings-, impuls- og bøyetesting.

Ytterligere standarder inkluderer ISO 6803 for impulstesting, ABS-sertifisering for offshore-applikasjoner og MSHA-godkjenning for underjordiske gruvemiljøer. Anskaffelsesspesifikasjoner bør eksplisitt kreve sertifiserte testrapporter (CTR) for hver batch, som dokumenterer sprengningstrykk, adhesjonsstyrke og dimensjonell verifisering.

Ofte stilte spørsmål (FAQ)

• Spørsmål: Hva er den typiske levetiden til en bruddslange under vanlig drift?
  A: Under typiske fraktureringsoperasjoner med 200-300 trykksykluser per jobb, kan en kvalitetsslange med HNBR-rør og spiraltrådsarmering vare i 3 til 5 år. Utskifting anbefales når dekselet viser synlige kutt, synlig armering eller etter en betydelig trykkstøt som overstiger 110 % av arbeidstrykket.
• Spørsmål: Hvordan finner jeg riktig slangestørrelse for en fraktureringsoperasjon?
  A: Slangestørrelsen bestemmes av krav til strømningshastighet og trykkfall. For de fleste bruddapplikasjoner er 2-tommers og 3-tommers indre diametre standard for manifoldforbindelser, mens 4-tommers slanger brukes til missillinjer. Bruk Darcy-Weisbach-beregninger for å verifisere at trykkfallet ikke overstiger 10 % av arbeidstrykket ved maksimal strømning.
• Spørsmål: Kan bruddslanger repareres hvis de er skadet?
  A: Feltreparasjoner er ikke tillatt for høytrykksbruddslanger per API 7K. Ethvert kutt eller slitasje som trenger inn i det ytre dekselet og blottlegger forsterkning, krever umiddelbar fjerning fra drift. Reparerte sammenstillinger kan ikke resertifiseres til originale trykkklassifiseringer.
• Spørsmål: Hva er forskjellen mellom bruddslange og roterende boreslange?
  A: Bruddslangen er utformet for høyflyt, høytrykksoverføring av slipende slam med hyppig trykksyklus. Roterende boreslange (kellyslange) er designet for kontinuerlig rotasjon og vibrasjon ved borerigggulvet. De er ikke utskiftbare; bruddslange har vanligvis et tykkere deksel og et annet armeringsmønster.

Referanser

• American Petroleum Institute. (2023). API-spesifikasjon 7K: Bore- og brønnvedlikeholdsutstyr . API-publiseringstjenester.
• International Organization for Standardization. (2020). ISO 6803: Gummi- eller plastslanger og -slangeenheter - Hydraulisk trykkimpulstest uten å bøye seg .
• Korrosjonsingeniørers landsforening. (2022). NACE SP0472: Metoder og kontroller for å forhindre in-service miljøsprekker av karbonstålsveisninger i korrosive petroleumsraffineringsmiljøer .
• Society of Petroleum Engineers. (2021). SPE 204215: Beste praksis for høytrykksslangehåndtering i hydrauliske fraktureringsoperasjoner .
• Energiinstituttet. (2023). EI Model Code of Safe Practice Del 15: Områdeklassifisering for installasjoner som håndterer brennbare væsker .
• Arbeidstilsynet. (2022). OSHA 1910.269: Generering, overføring og distribusjon av elektrisk kraft — Krav til slangeintegritet .
