Hva er en brudd- og oljefeltslange?

I den høye innsatsverdenen innen olje- og gassleting og produksjon er hver komponent i væskeoverføringskjeden kritisk. Blant disse er den ydmyke slangen alt annet enn enkel; det er en presisjonskonstruert livline som tåler tøffe forhold for å holde operasjonene flytende sikkert og effektivt. A Brudd og oljefeltslange er et spesialisert utstyr designet for å transportere en rekke aggressive medier – fra høytrykks fraktureringsvæske og abrasiv boreslam til produsert vann og råolje – under ekstremt trykk, temperaturer og dynamiske påkjenninger. Svikt i en enkelt slange kan føre til kostbar nedetid, miljøhendelser og alvorlige sikkerhetsfarer. Å forstå konstruksjonen, fra deres robuste slangekonstruksjoner til de strenge standardene de må tolke er konstruksjonskonstruksjoner for ingeniører, innkjøpsspesialister og filteroperatører. Denne veiledningen går inn i anatomien til disse vitale komponentene, og forklarer nøkkelen høytrykk frac slangespesifikasjoner , viktigheten av API 7K frac slangesertifisering , og rollen til ståltrådsarmert bruddslange design. Vi vil også gi praktisk veiledning om kritiske filapplikasjoner, for eksempel å vite når du skal planlegge en bytte av slange til oljefeltslampumpe og hvordan velge riktig oljefeltutløpsslange for vannoverføring operasjoner. Ved å kombinere dyptgående teknisk innsikt med praktisk funksjonalitet på felt, fungerer denne artikkelen som en omfattende ressurs for alle som er ansvarlige for å spesifisere, vedlikeholde eller drive disse essensielle eiendelene.

Anatomien til en høyytelses Frac-slange

Den ekstraordinære forbruket til en kvalitetsbruddslange er ingen tilfeldighet; det er resultatet av en omhyggelig lagdelt konstruksjon der hver lag tjener og distinkt og vital funksjon. Jeg kjernen må utformet balansere tilsynelatende motstridende krav: enorm styrke med fleksibilitet, kjemisk motstand med slitasjetoleranse og lang levetid med håndterbar vekt. Denne flerlagstilnærmingen begynner med røret eller foringen, det indre laget er direkte kontakt med det transporterte fluidet. Det er vanligvis laget av spesialisert syntetisk gummi eller termoplastiske polyuretanforbindelser formulert for å motstå nedbryting fra kjemikalie, syrer og proppemidler som finnes i fracking-væsker. Rundt denne foringen er forsterkningsslaget, den sanne ryggraden i slangen som bestemmer dens trykkbærende kapasitet. Det er henne ståltrådsarmert bruddslange skiller seg ut, ved å bruke flere spiraler eller fletter av høystrekkståltråd for å inneholde ekstreme indre trykk og motstå den pulserende trettheten fra pumpesykluser. Til slutt fungerer dekklaget som første forsvarslinje mot det ytre miljøet. Den er konstruert for å være eksepsjonelt tøff, motstandsdyktig mot vær, ozon, UV-stråling, olje og fysisk slitasje fra å sove over ulendt terreng, og sikrer integriteten til den kritiske armeringen under.

• The Inner Liner: Laget av oljebestandige, slitebestandige forbindelser som NBR, HNBR eller polyuretan for å beskytte mot indre væskekjemi.
• Forsterkningsslaget: Høystrekkfast ståltråd spiralviklet eller flettet i flere lag for å gi maksimalt sprengtrykk og motstand mot impulsretthet.
• Beskyttelsesdekselet: Et robust, værbestandig ytre lag, ofte laget av syntetisk gummi som CR eller CSM, designet for å tåle filtmisbruk.
• Endebeslag: Smidde stålflenser eller gjengede fittings sikkert festet via pressing eller krymping for å danne en lekkasjesikker enhet med høy integritet.

Dekoding av nøkkelytelsesmålinger: Høytrykksslangespesifikasjoner

Å velge riktig slang krever en grundig forståelse av den høytrykk frac slangespesifikasjoner . Disse publiserte beregningene er ikke bare høye; de er en garanti for ytelsesgrenser under definerte forhold. Den mest kritiske spesifikasjonen er arbeidstrykket (WP), det maksimale kontinuerlige trykket er designet for å håndtere trygt. Like viktig er minimum sprengningstrykk (MBP), som typisk er et multiplum av WP (f.eks. 4:1), som representerer det endelige feilpunktet. Testtrykk (TP) er trykket som påføres under fabrikktesting, vanligvis over WP, men under MBP. Andre viktige spesifikasjoner inkluderer den indre diameteren (ID), som påvirker strømningshastigheten og trykkfallet; bøyeradius, som hvor tett slangen kan bøyes uten å knekke eller skade forsterkninger; og temperaturområdet for både media og omgivelsesmiljø. Å matche disse spesifikasjonene nøyaktig til pumpens ytelse, væskeegenskaper og stedets layout er grunnleggende for sikker og pålitelig drift.

Kritiske applikasjoner og erstatningsveiledning

Den teoretiske fortreffeligheten til en slange er bevist i sin praktiske anvendelse. To av de mest krevende og vanlige bruksområdene i feltet fremhever ulike aspekter ved slangeutveksling og livssyklusstyring. På høytrykkssiden er slanger koblet til slampumper og frac-pumper arteriene for operasjonen, som håndteres slipende høytrykkssker. På høyvolumsiden styrer utløpsslanger for vannoverføring de enorme strømningshastighetene som kreves for fraktureringsoperasjoner og væskehåndtering, der trykket kan være lavere, men holdbarhet og strømningseffektivitet er nøkkelen.

Mud Pump Systems: The Heartbeat of Drilling

Slampumpeslanger opererer i et av de mest straffende miljøene, konstant utsatt for høytrykkspulsasjoner og slitende boreslam. Å vite når du skal utføre en bytte av slange til oljefeltslampumpe er en kritisk ferdighet som balanserer sikkerhet med driftsøkonomi. Å vente på en katastrofal fiasko er aldri et alternativ. Nøkkeler for utskifting inkluderer synlige sprekker eller alvorlig slitasje på dekselet som avslører forsterkningsrådene, lokalisert utbuling eller hevelse som intern lagseparasjon, betydelig og vedvarende lekkasje ved beslagene, eller en slange som har overskredet sin anbefalte levetid basert på trykksykluser. Å implementere en proaktiv utskiftingsplan basert på driftstimer og regelmessige, dokumenterte inspeksjoner er langt mer kostnadseffektive enn å håndtere planlagt nedetid.

Vannoverføring og væskehåndtering: Håndtering av store volumer

For operasjoner som tilførsel av vann til frac-blandere eller overføring av produsert vann, brukes ofte en annen slangeprofil. An oljefeltutløpsslange for vannoverføring er konstruert for å optimalisere for stor indre diameter, lav strømningsmotstand og eksepsjonell seighet mot sleping og knusing. Selv om den fortsatt er robust, kan forsterkningen bruke høystyrke tekstillag som polyester eller aramid i stedet for, eller i kombinasjon med, lettere ståltråd, noe som skaper en mer fleksibel og noen ganger lettere slange som er egnet for bruk over lange avstander. Nøkkelspesifikasjonene har fokus på ID for strømningshastighet, sugeevne (hvis brukt på pumpeinntaket) og eksepsjonell slitestyrke for dekselet.

FAQ

Hvor ofte bør en høytrykks frac-slange skiftes?

Det er ikke noe enkelt tidsbasert svar, siden utskiftningsfrekvensen avhenger av driftstrykksykluser, væskeslipeevne og miljøforhold. Den beste praksisen er å følge et tilstandsbasert vedlikeholdsprogram. Slanger bør skiftes umiddelbart hvis inspeksjon avdekker skader på dekselet som avslører armering, buler, dype kutt eller herdet/sprukket gummi. I tillegg gir produsenter ofte en anbefalt levetid basert på maksimalt arbeidstrykk og impulssykluser. Proaktivt bytte av slanger som en del av et planlagt vedlikeholdsplan, informert av produsentens veiledning og strenge inspeksjonsprotokoller, er langt tryggere og mer økonomisk enn å reagere på feil.

Hva betyr "4:1 sikkerhetsfaktor" på en slange?

Sikkerhetsfaktoren 4:1 (eller lignende forhold som 3:1 eller 5:1) er et kritisk designprinsipp. Det betyr at slangens minimum sprengningstrykk (MBP) er fire ganger høyere enn dets nominelle arbeidstrykk (WP). For eksempel vil en 10 000 PSI WP-slange ha en MBP på minst 40 000 PSI. Denne store marginen står for trykktopper, potensiell undervurdering av systemtrykk, materialretthet over tid og uforutsette påkjenninger. Det er en grunnleggende sikkerhetsbuffer. Ved evaluering høytrykk frac slangespesifikasjoner , har en høyere sikkerhetsfaktor generelt og mer robust og konservativt designet produkt.

Hva er forskjellen mellom en "layflat" slange og en standard gummislange for vannoverføring?

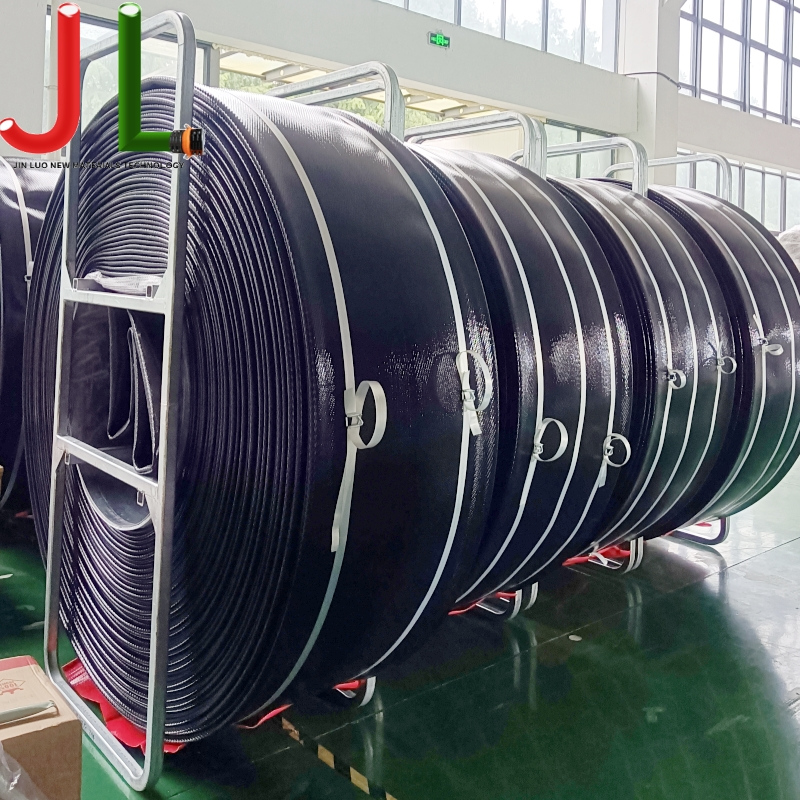

En standard gummiutløpsslange er vanligvis rund og beholder formen når den er tom, ofte med spiraltråd for å forhindre kollaps under sug. En layflat slange, ofte brukt som en oljefeltutløpsslange for vannoverføring , er designet for å være fleksibel og flat helt ut når den er tom, noe som gjør det mye enklere å rulle, transportere og lagre over lange lengder. Layflatslanger er vanligvis laget av PVC- eller polyuretanbelagte stoffer. De er utmerket for midlertidige vannledninger med høyt volum over bakken, men har generelt lavere trykkklassifisering og mindre slitestyrke enn en kraftig rund gummiutløpsslange ment for mer permanent eller robust service.
