Hva er en Layflat-slange og trenger du en?

Enten du leder et vanningsprosjekt i stor skala, koordinerer nødflomrespons, eller kjøp av væskeoverføringsløsninger for olje- og gassoperasjoner, er det å velge riktig slange og kritisk ingeniørbeslutning. Layflat slange har blitt den nye løsningen på tverr av dusinvis av bransjer – verdsatt for sin høytrykkstoleranse, kompakt lagring, rask utrulling og lang driftslevetid. Denne omfattende veiledningen dekker alt innkjøpsledere, ingeniører og grossistkjøpere trenger å vite før de spesifiserer eller kjøper en layflat slange .

1. Forstå Layflat slanger

Hva gjør en Layflat-slange forskjellig fra en hageslange

Ved første øyekast er skillet mellom a layflat slange og en konvensjonell hageslange kan virke overfladisk, men de tekniske forskjellene er store og effektive direkte ytelser, sikkerhet og totale eierkostnader i industrielle miljøer.

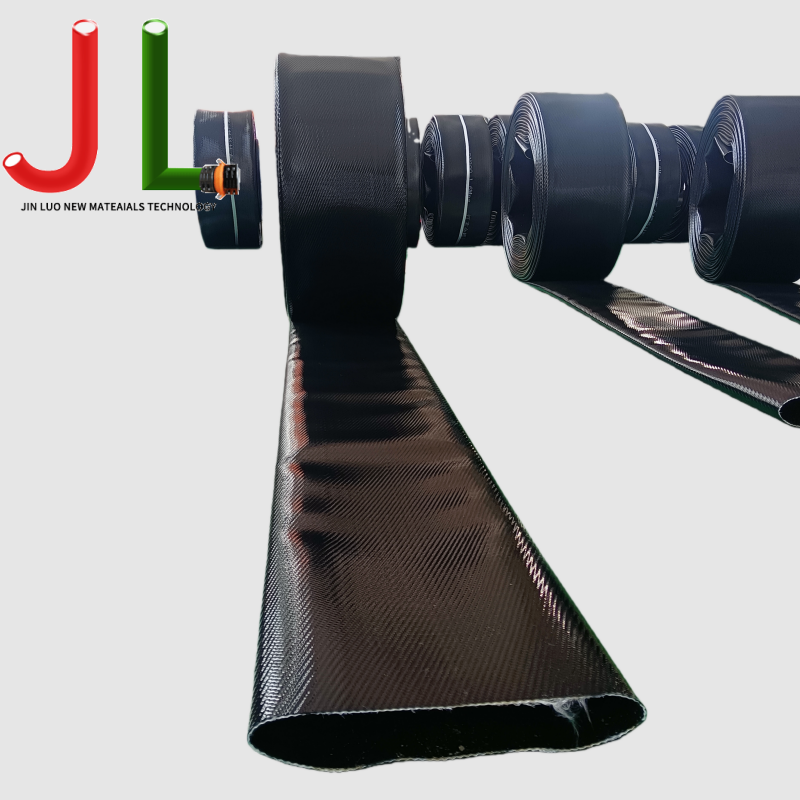

A layflat slange er konstruert for å ligge spesielt helt flatt når den ikke er under trykk, slik at den kan rulles på flate hjul, lagres i kompakt rom og distribueres raskt over lange avstander. Denne flate kollaps-egenskapen oppnås gjennom en vevd tekstilforsterkningsjakke - typisk polyester eller nylon - bundet til et indre rør laget av materialer som PVC, TPU (termoplastisk polyuretan) eller NBR-gummi. Når det påføres internt trykk, utvider slangen seg til et rundt tverrsnitt som er i stand til å bære store strømningsvolumer.

En hageslange derimot, en rund profil til enhver tid på grunn av sin veggkonstruksjon. Selv om det er tilstrekkelig for levering av husholdningsvann ved lavt trykk (vanligvis under 60 PSI), er det strukturelt uegnet for væskeoverføring med store volum, slipende medier eller utvidet utendørs bruk under UV-eksponering og mekanisk stress.

Tabellen nedenfor oppsummerer de viktigste tekniske forskjellene mellom en layflat slange vs hageslange :

For enhver B2B-applikasjon der strømningshastigheter overstiger 200 liter per minutt, driftstrykk overstiger 80 PSI, eller utplasseringsavstander overstiger 30 meter, en layflat slange er det teknisk riktige valget. Å bruke en hageslange under disse forholdene er ikke ineffektiv – det er en sikkerhetsrisiko.

Hvordan Layflat Hose Pressure Rating (PSI) fungerer – Hva du må vite før du kjøper

Forståelse layflat slange trykkvurdering psi er avgjørende for sikker og effektiv systemdesign. Trykkklassifiseringer i flate slanger involverer tre kritiske verdier som kjøpere og ingeniører må klare klart.

• Arbeidstrykk (WP): Det maksimale kontinuerlige driftstrykket slangen er designet for å tåle uten nedbrytning. Dette er tallet som oftest oppgis i produktspesifikasjonene.
• Sprengtrykk (BP): Trykket der katastrofal slangesvikt oppstår. Industristandarder krever vanligvis at sprengningstrykket skal være et minimum på 3:1 eller 4:1 forhold i forhold til arbeidstrykket (sikkerhetsfaktor).
• Testtrykk: Trykket som påføres under kvalitetskontrollinspeksjon, vanligvis 1,5× til 2× arbeidstrykket, for å verifisere strukturell integritet før forsendelse.

Den layflat slange trykkvurdering psi bestemmes i stor grad av følgende tekniske variabler:

• Jakkemateriale og vevetetthet: Høyere denier polyester med strammere vevmønstre øker sprengningsmotstanden.
• Innerrørsblanding: TPU-forede slanger utkonkurrerer PVC i både trykktoleranse og kjemikaliebestandighet.

Kritisk anskaffelsesnotat: Vær alltid om sertifisert testtrykkdokumentasjon og sikkerhetsfaktorforhold fra din leverandør. Slanger som opererer nær maksimalt arbeidstrykk uten og verifisert sikkerhetsmargin representerer et betydelig ansvar i feltoperasjoner.

2. Velge riktig flatslange

4 tommers utløpsslange: Når størrelsen virkelig betyr noe

Den layflat slange 4 tommers utløpsslange spesifikasjonen representerer en av de mest brukte diametrene i industriell væskeoverføring, og har en praktisk balanse mellom strømningskapasitet, vekt, portabilitet og systemkompatibilitet.

Strømningskapasitet for en 4 tommers utløpsslange kan nå 1 500 til 2 500 liter per minutt ved standard pumpedriftstrykk, noe som gjør det godt egnet for avvanningsoperasjoner, bypass-pumping, landbruksvannledninger og midlertidige forsyningsledninger for brannslukking.

Viktige størrelsesbetraktninger for ingeniører og innkjøpsteam:

• Strømningshastighet: Oppretthold væskehastighet mellom 1,5 og 3,0 m/s for å minimere friksjonsstap og forhindre sedimentsetninger i slurryapplikasjoner. Ved 2 m/s leverer en 4" slange ca. 1520 L/min.
• Friksjonstap: For en 100-meters kjøring av 4" flat slange som fører vann på 2 m/s, kan du forvente et trykkfall på omtrent 0,8–1,2 bar. Dette må tas med i pumpevalget.
• Vekt per meter: En standard PVC 4" flat slange veier omtrent 0,9–1,2 kg/m. En 100m rullveier 90–120 kg — plan for mekanisk håndtering.
• Koblingskompatibilitet: 4" BSP, Camlock (Type C/E), eller Storz-koblinger er standardalternativer. Bekreft endemonteringsstandarder med pumpeprodusenten før du bestiller.

Layflat slange for vannoverføringspumpe: Matchende slange til pumpespesifikasjoner

Velge en layflat slange for vannoverføringspumpe applikasjoner krever nøye justering mellom pumpens ytelseskurver og slangens hydrauliske egenskaper. Et misforhold mellom pumpeeffekt og slangespesifikasjon er en ledende årsak til for tidlig slangesvikt, kavitasjon og systemineffektivitet.

Den følgende parametere må kryssrefereres når du spesifiserer en layflat slange for vannoverføringspumpe systemer:

• Maksimalt utløpstrykk: Slangens arbeidstrykk må overstige pumpens maksimale utløpstrykk med en sikkerhetsfaktor på minimum 1,5×. For pumper vurdert til 6 bar, spesifiser slanger med minst 9 bar (130 PSI) arbeidstrykk.
• Strømningshastighet (Q): Tilpass slangens indre diameter til pumpens nominelle strømningseffekt. Underdimensjonerte slanger øker hastigheten, forsterker friksjonstap og akselererer slitasje på indre rør.
• Innløp vs. utslippsapplikasjon: Layflatslanger er kun konstruert for positivt trykk (utladning). De er ikke strukturelt egnet for bruk på sugesiden (negativt trykk) på grunn av deres kollapsdesign. Bruk forsterkede sugeslanger eller stivt rør på innløpssiden.
• Håndtering av overspenningstrykk: Oppstart av sentrifugalpumpe genererer trykkstøt på opptil 2× stabilt trykk. Spesifiser slanger som er vurdert til å håndtere overspenningsforhold, spesielt i systemer med hurtigvirkende ventiler.

Pumpe-til-slange spesifikasjonsmatrise:

Nøkkelmaterialer — PVC vs. Polyuretan Layflat slange

Materialvalg er den enkleste konsekvente spesifikasjonsbeslutningen når du kjøper en layflat slange . De to dominerende materialene - PVC (polyvinylklorid) og TPU/polyuretan - tilbyr fundamentale forskjellige ytelsesprofiler tilpasset forskjellige driftsmiljøer.

Mens PVC-slanger fortsatt er den kostnadseffektive standarden for vann og generell overføring, leverer polyuretan-slanger overlegen ytelse i krevende bruksområder som involverer slitasje, ekstreme temperaturer, kjemisk eksponering og høytrykksbrudd.

3. Installasjon, beslag og vedlikehold

Layflat-slangereparasjonsfittings og -koblinger: en praktisk veiledning

Riktig valg og montering av layflat slange reparasjonsbeslag og koblinger er like kritisk som selve slangespesifikasjonen. Koblingsfeil er den viktigste årsaken til lekkasjer, trykktap og uplanlagt nedetid i flate slangesystemer. Ingeniører og filtteknikkere må forstå de mekaniske prinsippene bak hver koplingstype for å informere beslutninger.

Den mest vanlige koblingssystemer brukt med layflat slange reparasjonsbeslag og koblinger inkludert:

• Camlock (Cam & Groove) koblinger: Den mest brukte hurtigkoblingssystemet for industriell flatslange. Tilgjengelig i aluminium, rustfritt stål og polypropylen. Vurdert til 150–250 PSI avhengig av materiale. Type C (hann) og Type E (hun) er standard for slange-til-pumpe-tilkoblinger. Installasjonen krever ingen verktøy - kamarmer låser koblinger med en kvart omdreining.
• Storz koblinger: Symmetriske, kjønnsløse koblinger mye brukt i brannslukking og kommunal vannforsyning. Koble til i en enkelt 22,5° rotasjon. Vurdert til 16 bar. Tilgjengelig i 2" til 6" størrelser. Foretrukket for beredskapsplasseringer der rask tilkobling under trykk er nødvendig.
• BSP / PT gjengede beslag: Standard gjengekoblinger for permanente eller semi-permanente installasjoner. BSP (British Standard Pipe) dominerer i europeiske og asiatiske markeder; NPT (National Pipe Thread) er standard i Nord-Amerika. Krever gjengetetningsmiddel (PTFE-tape eller anaerob blanding) og er ikke egnet for hyppige til-/frakoblingssykluser.
• Bauer koblinger: Halvskall koblingssystem vurdert til 10 bar. Mye brukt i gruvedrift avvanning og landbruksvanningssystemer. Raskere å koble til enn gjengede beslag, men tregere enn Camlock.
• Intern utvidelsesreparasjonsbeslag: Brukes til filtreparasjon av skadede slangeseksjoner. En pigget eller rillet indre dor settes inn i slangeboringen og festes med utvendige klemmer eller en krympet hylse. Kritisk spesifikasjon: den innvendige OD-en må samsvare med slangens ID innenfor ±0,5 mm for å sikre en lekkasjefri tetning under trykk.

Veiledning for valg av koblingsmateriale:

Hvordan forlenge slangens levetid og unngå vanlige feil

En skikkelig vedlikeholdt layflat slange kan levere 5–10 års levetid under feltforhold. Følgende ingeniører for å maksimere avkastningen på investeringen:

• Unngå punktbelastning: Kjør aldri kjøretøy over en trykksatt flatslange. Ved driftstrykk skaper et kjøretøy som krysser en 4" slange lokale spenningskonsentrasjoner som overstiger kappens strekkfasthet. Bruk slangeramper som er klassifisert for forventet belastning.
• Kontroller UV-eksponering: Langvarig direkte UV-eksponering degraderer PVC-myknere og svekker jakkefibre. Oppbevar slanger i ugjennomsiktige poser eller dekkede spoler når de ikke er i bruk. PVC-slanger bør ikke stå utplassert i direkte sollys i mer enn 90 dager sammenhengende.
• Skyll etter kjemisk bruk: Etter overføring av gjødsel, ugressmidler eller industrikjemikalier, skal slangen med leie vann ved driftstrykk i minimum 5 minutter. Gjenværende kjemikalier akselererer nedbrytning av indre rør.
• Inspiser koblinger før hver utplassering: Se etter sprukne kamarmer, slitte tetninger og korrosjon. En koblingsfeil ved 10 bar frigjør omtrent 1 liter per sekund per millimeter gapbredde – en betydelig sikkerhetsrisiko.
• Oppbevar rullet, ikke brettet: Gjentatt bretting på samme punkt skaper tretthetssprekker i både innerrøret og den vevde jakken. Rull alltid på flate spoler med en minimum bøyeradius på 4× slangens OD.
• Trykktest etter reparasjon: Enhver slange som har blitt reparert med innvendige ekspansjonsfittings må hydrostatiske testes til 1,5× arbeidstrykk før de tas i bruk igjen. Hold i minimum 5 minutter og inspiser for gråting ved reparasjonssonen.

4. Industriapplikasjoner

Olje og gass, landbruk, gruvedrift og beredskap

Layflat slange er en av de mest allsidige væsketransportteknologiene som er tilgjengelig for industrien, med dokumenterte applikasjonsrekorder på tverr av flere sektorer med høy etterspørsel. Den røde tråden på tverr av alle applikasjoner er nødvendig for å flytte store væskevolumer raskt, trygt og over lengre avstander ved å bruke utstyr som kan utplasseres uten store investeringer i infrastruktur.

• Olje- og gassleting og midlertidig overføring: I oljefeltmiljøer, layflat slange for vannoverføringspumpe systemer støtter frakturering av vannforsyning, håndtering av produsert vann og midlertidig overføring av råolje mellom lagringspunkter. Polyuretan-slanger vurdert til 30 bar er standard i denne sektoren. Evnen til å sette ut 500 meter slange fra en enkelt truckmontert spole reduserer mobiliseringstiden dramatisk sammenlignet med stive rørsystemer.
• Landbruksvanning og gjødsling: Den layflat slange 4 tommers utløpsslange konfigurasjon er ryggraden i vanningsforsyningsledninger med senterpivot, vanningssystemer for furer og gjødslingsnettverk. UV-stabiliserte PVC-slanger med Camlock-koblinger av aluminium representerer standardspesifikasjoner for storskala radavlingsoperasjoner. En enkelt 4" slange på 80 PSI kan vanne 10–15 hektar per dag med typiske påføringsmengder.
• Gruvedrift og mineralutforskning: Avvanning under åpen og underjordisk gruvedrift krever slanger som er i stand til å håndtere slipende slurry som inneholder faststoffkonsentrasjoner på opptil 30 vekt%. Polyuretanforede, flat slanger med slitebestandige kapper er spesifisert for slurryservice. Typisk diameterforskjell fra 3" til 8".
• Nødberedskap og flomkontroll: Brannvesen og sivilforsvarsorganisasjoner over hele verden stoler på layflat slange for ekstern vannforsyning til brannslokkingsoperasjoner og nødflompumping. Storz-koblede dobbelmantelslanger vurdert til 16 bar er den internasjonale standarden for brannvesen (EN 14540 / NFPA 1961).
• Industriell væskeoverføring: Kjemiske anlegg, byggeplasser og kommunale infrastrukturprosjekter bruker flate slanger for bypass-pumping under vedlikehold av rørledninger, midlertidig prosessvæskeoverføring og konstruksjonsavanning.
•

5. Om Jiangsu Jinluo — Din Layflat-slangeprodusent

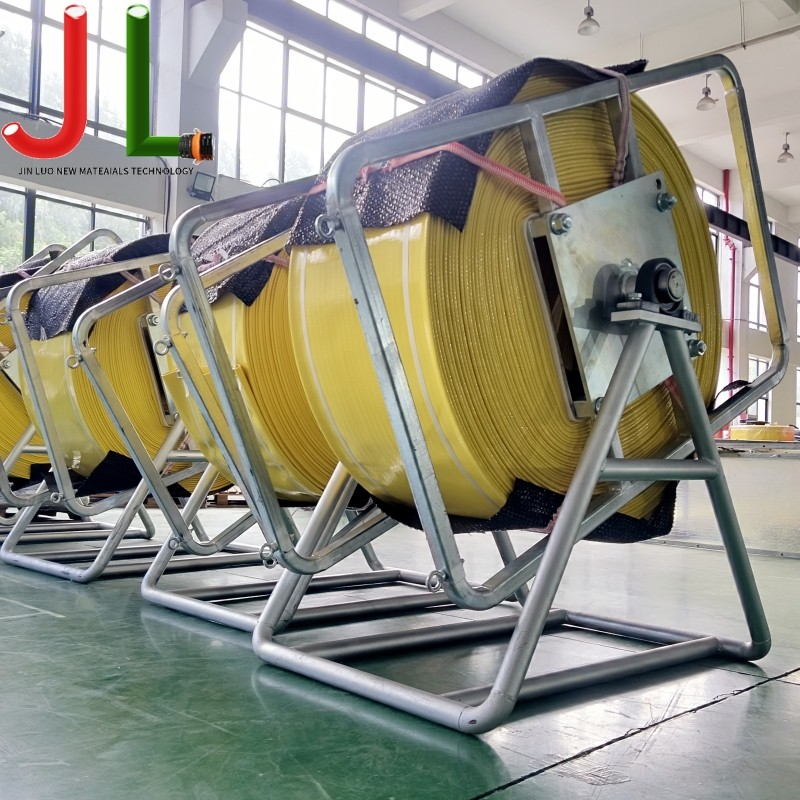

Fabrikkegenskaper: 2" til 16", egendefinerte lengder og spesifikasjoner

Jiangsu Jinluo New Material Technology Co., Ltd. er en spesialisert produsent dedikert til produksjon og salg av høyytelses væskeoverføringsslanger, med spesiell ekspertise innen polyuretan layflat slange teknologi. Selskapets produksjonsanlegg er lokalisert i Jiangsu, Kina - et av landets primære industrielle produksjonsknutepunkter - og opererer under strenge kvalitetsstyringssystemer tilpasset internasjonale standarder.

Jinluos produksjonsevne dekker et spekter av full diameter fra 2 tommer til 16 tommer, med tilpassbare lengder for å møte de spesielle logistiske og operasjonelle kravene til hvert prosjekt. Egendefinerte kalibreringer og konfigurasjoner er tilgjengelig på forespørsel, noe som muliggjør OEM- og private label-produksjon for internasjonale distributører og grossistkjøpere.

Oversikt over produktvalg

Den Jinluo produktportefølje er konstruert for å møte hele spekteret av industrielle og landbruksmessige væskeoverføringskrav:

• Polyuretan Layflat bruddslanger: Høytrykksslanger vurdert til 30 bar, designet for frakturering av vannforsyning og produsert vannhåndteringsapplikasjoner.
• Olje- og gasslanger: Sertifisert for hydrokarbonservice, med indre rør formulert for kompatibilitet med råolje, raffinerte produkter og oljefeltkjemikalier.
• Eksterne vannforsyningsslanger for brannbil: Dobbeljakkekonstruksjon Storz- eller Camlock-koblingsmuligheter, som internasjonale brannvesenstandarder for fjernvannsforsyningsoperasjoner.
• Industrielle slanger: Generelle formål og spesialslanger for prosessvæskeoverføring, avvanning, bypass-pumping og konstruksjonsapplikasjoner.
• Skogslanger: Lette, slitesterke slanger designet for brannslukking og skogforvaltningsoperasjoner i ulendt terreng.
• Vannings- og landbruksslanger: UV-stabiliserte PVC- og polyuretan-slanger optimalisert for vanning med senterdreie, påføringssystemer for dragslange og gjødslingsnettverk.
• Drikkevannsslanger: Næringsmiddelgodkjente rørforbindelser som er i samsvar med gjeldende standarder for kontakt med drikkevann for sikker transport av drikkevann.
• Grøfteløse rørledningsrehabiliteringsslanger: Konstruerte temperatur- og kjemikaliebestandige slanger, rørsprengninger og støtteapplikasjoner for retningsboring.

Hvorfor globale kjøpere velger Jinluo

• Komplett diameterområde internt: 2" til 16" under produsert og sikrer konsistente kvalitetsstandarder av alle produktstørrelser.
• Materialfleksibilitet: Alternativer for PVC, TPU, polyuretan og spesialblandinger tilgjengelig for å matche alle væske-, trykk- eller temperaturkrav.
• Egendefinert ingeniørevne: Ikke-standard diametre, tilpasset lengde, emballasje med private merker og OEM-koblingskonfigurasjoner er tilgjengelige med korte ledetider.
• Global logistikkfaring: Produktene leveres til olje- og gass-, landbruks-, kommunale og industrielle kunder på flere kontinenter.

6. Vanlige spørsmål

Q1: Hva er forskjellen mellom en layflat slange og hageslange for tung bruk?

A layflat slange vs hageslange sammenligning for tunge applikasjoner favoriserer konsekvent den flate designen i alle kritiske ytelsesmålinger. Hageslanger er produsert for levering av husholdningsvann ved trykk under 80 PSI og strømningshastigheter under 50 liter per minutt. De bruker envegget ekstrudert PVC eller gummikonstruksjon uten forsterkede kappe. Layflat slanges , har en vekst forsterkningsskap smeltet sammen til et høyytelses indre, som muliggjør arbeidstrykk på opptil 30 bar og strømhastigheter som overstiger 2500 liter per minutt i større diameter. For enhver industri-, landbruks-, gruve- eller nødberedskapsapplikasjon er en hageslange kategorisk uegnet - og bruk av en under slike forhold utgjør en sikkerhetsrisiko for personell og utstyr.

Q2: Hvilken PSI-vurdering trenger jeg for søknaden min?

Bestemme den riktige layflat slange trykkvurdering psi for din applikasjon krever evaluering av tre parametere: maksimalt pumpeutløpstrykk, forventet overspenningstrykk (vanligvis 1,5–2× steady-state trykk), og den nødvendige sikkerhetsfaktoren (minimum 3:1 eksplosjons-til-arbeidsforhold i henhold til industristandarder). For landbruksvanning med sentrifugalpumper er en 10–12 bar (145–175 PSI) arbeidstrykkklassifisering vanligvis tilstrekkelig. For industriell avvanning med dieselpumpesett er 12–16 bar (175–232 PSI) passende. For frakturering av oljefelt eller industriell høytrykksoverføring, spesifiser 25–35 bar (363–508 PSI) eller høyere. Vær alltid om sertifisert trykktestdokumentasjon fra din leverandør.

Q3: Hvordan velger jeg en flat slange for et vannoverføringspumpesystem?

Velge en layflat slange for vannoverføringspumpe integrering krever samsvar med fire nøkkelparametere: (1) slangens arbeidstrykk må overstige pumpens maksimale utløpstrykk med minimum 1,5× sikkerhetsmargin; (2) Slangens indre diameter må være dimensjonert for å forbedre væskehastigheten mellom 1,5 og 3,0 m/s for å optimalisere strømningseffektiviteten og minimere friksjonstap; (3) koblingstype og størrelse må være kompatibel med pumpens utløp – bekreft BSP-, NPT-, Camlock- eller Storz-standard før du bestiller; (4) Slangen må kun spesifiseres for utløps- (positivt trykk)-service, siden flate slanger ikke er konstruert for bruk på sugesiden (negativt trykk).

Spørsmål 4: Hva er de beste reparasjonsbeslagene for en skadet flatslange i felten?

For nødfeltreparasjon av en skadet layflat slange , innvendige ekspansjonsreparasjonsbeslag er den raskeste og mest effektive løsningen. Disse består av en pigget aluminium eller rustfritt stål dor satt inn i begge kuttede ender av den skadede delen, festet med kraftige slangeklemmer eller forhåndsmonterte hylser. Fittingens OD må samsvare med slangens ID innenfor ±0,5 mm for en trykktett forsegling. Etter reparasjon må slangen teste hydrostatisk til 1,5× arbeidstrykk før den tas i bruk igjen. For permanente reparasjoner under verkstedforhold, hydraulisk krymping av hylsetype layflat slange reparasjonsbeslag og koblinger gir en mer pålitelig langsiktig løsning. Camlock eller Storz endebeslag bør også inspiseres og skiftes ut hvis kamarmer viser sprekker eller tetninger viser kompresjonssett.

Q5: Hva er den riktige spesifikasjonen for en 4-tommers utløpsslange i en avvanningsapplikasjon?

For en standard avvanningsapplikasjon ved bruk av en layflat slange 4 tommers utløpsslange konfigurasjon, den anbefalte spesifikasjonen inkluderer: dobbel jakke polyester vevd konstruksjon med et PVC eller TPU indre rør; arbeidstrykk minimum 12 bar (175 PSI) med en 3:1 eksplosjonssikkerhetsfaktor; Camlock Type C/E eller Storz beslag i aluminium eller seigjern; toleranse for slange-ID ±1 mm over full lengde; og UV-stabilisert jakkeblanding for utendørs bruk. For abrasiv avvanning som involverer sandholdig eller grynete vann, spesifiser et TPU-innerrør med en slitestyrke på minst 100 mm³ maksimalt volumtap i henhold til DIN 53516. Rullelengden er vanligvis 20–100 meter avhengig av stedets logistikk – større potensielle og.

7. Konklusjon

Layflat slange teknologi representerer en av de mest kostnadseffektive og operasjonelle fleksible væskeoverføringsløsningene som er tilgjengelige på tverr av industri-, landbruks- og beredskapssektorer. Å velge riktig slange krever en disiplinert ingeniørtilnærming: match arbeidstrykk og sikkerhetsfaktorer til pumpesystemet ditt, spesifiser riktig innerrørsmateriale for væske- og temperaturområdet, velg koblingssystemer som passer for tilkoblingsfrekvensen og driftsmiljøet, og implementerer et strukturert vedlikeholdsprogram for å maksimere levetiden.

Enten du kjøper en layflat slange 4 tommers utløpsslange for landbruksvanning, en høytrykks polyuretan-slange for frakturering av oljefelt, eller layflat slange reparasjonsbeslag og koblinger for et stort rørledningsprosjekt gir de tekniske spesifikasjonene som er skissert i denne veiledningen og styrket grunnlag for anskaffelsesbeslutninger.

Jiangsu Jinluo New Material Technology Co., Ltd. tilbyr et komplett produktspekter fra 2" til 16" i PVC-, polyuretan- og spesialsammensatte konstruksjoner, med spesialdesign tilgjengelig for å møte de mest krevende prosjektspesifikasjonene. Kontakt Jinluos tekniske team for å diskutere dine spesielle væskeoverføringskrav.
